Le dimensioni dei tubi in acciaio in tutto il mondo sono standardizzate su dimensioni storiche che ora vengono chiamate dimensioni nominali dei tubi (NPS).
Oltre alla standardizzazione del diametro esterno nominale (OD), anni fa è stata sviluppata una serie di spessori di parete standard, denominati Schedules (SCH). Le unità di misura per NPS e SCH sono adimensionali. Un numero maggiore indica un diametro esterno maggiore o uno spessore di parete maggiore. Una descrizione tipica potrebbe essere 4 NPS SCH 40. In questo caso, la descrizione indica un diametro esterno nominale di 4,500" (114,3 mm) e uno spessore di parete nominale di 0,237" (6,02 mm). Fino a 8 NPS, le dimensioni nominali per i tubi in lega di carbonio e in lega inossidabile sono le stesse. Nelle dimensioni maggiori, ci sono differenze in alcuni spessori di parete nominali.
Storicamente, le dimensioni per i tubi di diametro inferiore erano tali che il diametro interno (ID) di quelli che oggi sono noti come spessori SCH 40 era molto vicino alla dimensione del diametro esterno (OD). Nell'esempio precedente, il diametro interno nominale è in realtà 4,026" per 4 NPS. Con la possibilità di realizzare spessori di parete più leggeri (e più pesanti), la tabella delle dimensioni è stata ampliata. Le dimensioni sono standardizzate nella norma ANSI B36.10 per i tubi in carbonio e nella norma ANSI B36.19 per le leghe inossidabili e di nichel.

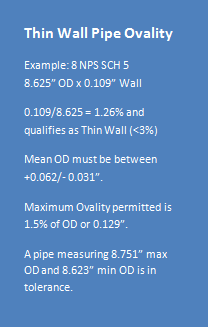

Le tolleranze dei tubi dipenderanno dalla lega e dallo standard di produzione. Lo standard generale che copre la maggior parte dei tubi inossidabili è ASTM/ASME A/SA 999. La tolleranza sul diametro esterno (OD) per tutte le dimensioni è di -0,031". La tolleranza sul diametro esterno (over tolerance) aumenta con la dimensione del diametro esterno, ma per l'intervallo da 1-1/2 a 4 NPS la tolleranza sul diametro esterno (plus tolerance) è anch'essa di 0,031". Questo introduce il concetto di ovalità: se il tubo presentasse sia il diametro esterno massimo che quello minimo consentiti, risulterebbe ovale di 0,062". Un'ulteriore tolleranza sull'ovalizzazione è consentita per i tubi a parete sottile, definiti come tubi in cui la parete nominale è pari o inferiore al 3% del diametro esterno (OD). In tal caso, l'intervallo di tolleranza sul diametro esterno si applica al diametro esterno medio e l'ovalizzazione consentita può essere pari all'1,5% del diametro esterno.
Solo lo spessore minimo della parete è limitato, pari al -12,5% della parete nominale. Non esiste un limite massimo per lo spessore della parete. Per i tubi senza saldatura, esiste un limite del 10% in peso (massa) oltre il peso nominale. Si noti che questo limita lo spessore medio della parete del tubo senza saldatura a non più del 10%, ma non limita lo spessore massimo specifico della parete in un dato punto. Non esiste un limite massimo di spessore o peso per i tubi saldati.
Sono inoltre previste tolleranze per la rettilineità dei tubi in acciaio inossidabile (1/8" in 10') e per le lunghezze di taglio (-0, +1/4"). Si noti che non vi è alcun requisito o tolleranza per il diametro interno.
Le tolleranze per la maggior parte dei tubi saldati in lega di nichel sono identiche o molto simili a quelle dell'acciaio inossidabile. I requisiti generali per i tubi saldati in lega di nichel sono contenuti nella norma ASTM/ASME B/SB 775. I requisiti generali per i tubi senza saldatura in lega di nichel sono pubblicati nella norma ASTM/ASME B/SB 729. Poiché le leghe di nichel sono più difficili da lavorare a caldo, le tolleranze per i tubi finiti a caldo sono più generose rispetto a quelle per l'acciaio inossidabile o per i prodotti in lega di nichel saldati e finiti a freddo.
